Кабели на открытом воздухе играют решающую роль в современных системах связи, обеспечивая высокую передачу скорости на большие расстояния. Тем не менее, они уязвимы к ударам молнии, что может нанести значительный ущерб и нарушить сеть. Как ведущий поставщик кабелей на открытом воздухе, мы понимаем важность защиты этих кабелей от молнии и обеспечения надежности сетей связи. В этом блоге мы обсудим несколько эффективных методов защиты кабелей наружного волокна от ударов молнии.
Понимание угрозы молнии на уличные кабели волокна
Молния - это мощное природное явление, которое выделяет большое количество электрической энергии. Когда удары молнии возникают рядом с открытым волокнистым кабелем, он может вызвать высокий всплеск напряжения в кабеле посредством электромагнитной индукции. Этот всплеск может повредить волоконно -оптические компоненты, такие как сами оптические волокна, разъемы и точки сплайсинга. Кроме того, тепло, генерируемое молнией, может растопить или сжечь кабельную оболочку, выявляя волокна на опасности окружающей среды.
Системы заземления
Одним из самых фундаментальных способов защиты кабелей на открытом воздухе от молнии является надлежащая система заземления. Хорошо спроектированная система заземления обеспечивает низкий путь сопротивления для безопасного потока молнии в землю, уменьшая всплеск напряжения на кабеле.
- Установка заземления: Наземные стержни являются важными компонентами системы заземления. Обычно они изготовлены из меди или оцинкованной стали и приводят к земле рядом с маршрутом кабеля. Земные стержни должны быть установлены через регулярные промежутки времени, обычно каждые 50-100 метров вдоль траектории кабеля. Например, в длинном расстоянии на открытом воздушном кабельном кабеле несколько стержней заземления могут быть подключены параллельно, чтобы обеспечить подключение к низкому сопротивлению к Земле.
- Связывание: Все металлические компоненты, связанные с наружным волоконным кабелем, такими как кабельные оболочки, слои брони и опорные конструкции, должны быть должным образом связаны с системой заземления. Связь создает эквипотенциальную поверхность, предотвращая развитие потенциальных различий, которые могут привести к электрическому взрыву и повреждению кабеля. Например, слой брониБронированная оптическая волоконная кабельДолжен быть подключен к системе заземления, чтобы безопасно отвлечь ток молнии.
Устройства защиты всплесков
Устройства защиты от всплесков (SPD) являются еще одной важной мерой для защиты кабелей на наружных волокнах от Lightning. SPD предназначены для обнаружения и отведения чрезмерных скачков напряжения на землю, защищая чувствительные оптоволоконные компоненты в кабеле.
- Тип SPD: Существуют различные типы SPD, доступных для применения кабелей на открытом воздухе. Для оптических волокон используются специальные оптические защитные защитники. Эти защитники предназначены для защиты передачи оптического сигнала путем отвлечения электрического всплеска, не влияя на оптические характеристики. Для электрических компонентов, связанных с кабелем, таких как источники питания для активного оборудования, могут быть установлены традиционные электрические SPD.
- Место установки: SPD должны быть установлены в критических точках вдоль маршрута кабеля, например, на входе зданий, в точках соединения между различными кабельными секциями и рядом с любым активным оборудованием. Например, если кабель наружного волокна подключен к внутренней сети через коробку для прекращения, на коробке следует установить SPD, чтобы защитить внутреннее оборудование от индуцированных всплесков молнии.
Кабельная маршрутизация и установка
Надлежащая маршрутизация кабеля и установка также могут снизить риск ударов молнии на наружных кабелях волокна.
- Избегание с высоким уровнем рискаПри планировании кабельного маршрута важно избегать областей, которые с большей вероятностью будут поражены молнией, такими как открытые поля, вершины холмов и участки рядом с высокими деревьями или металлическими сооружениями. Вместо этого кабель должен быть направлен вдоль низко -лежащих участков или областей, защищенных натуральными или человеческими конструкциями. Например, если возможно, кабель может быть установлен под землей или в траншеях, чтобы обеспечить дополнительную защиту от молнии.
- Отделение от линий электропередачи: Кабели на открытом воздухе должны храниться на безопасном расстоянии от линий электропередачи. Линии электропередачи с большей вероятностью привлекут удары молнии, а электромагнитное помехи, генерируемое молниеносной линией электропередачи, может вызвать всплеск в соседнем волоконном кабеле. Рекомендуемое расстояние разделения составляет не менее 1-2 метра, в зависимости от напряжения линии электропередачи.
Конструкция кабеля и выбор материала
Дизайн и выбор материалов кабелей наружного волокна также могут способствовать их молнии.
- Доспехи и материалы для оболочки: Использование кабелей с надлежащей брони и материалами для оболочки может повысить их сопротивление повреждению молнии. Например,Бронированная оптическая волоконная кабельС металлическим слоем брони может обеспечить некоторую защиту от физического воздействия молнии - индуцированных ударов. Материал оболочки также должен быть в состоянии выдерживать высокие температуры и сопротивляться повреждению электрических дуг.
- Оптическая защита волокна: Некоторые волоконно -кабели разработаны с дополнительной защитой для самих оптических волокон. Например, некоторые кабели используют буферный слой вокруг волокон, чтобы поглотить энергию молнии - индуцированный всплеск и предотвратить повреждение волокон.
Мониторинг и техническое обслуживание
Регулярный мониторинг и техническое обслуживание необходимы для обеспечения долгосрочной эффективности мер молнии защиты для кабелей наружного волокна.
- Осмотр: Периодические проверки должны быть проведены, чтобы проверить состояние системы заземления, устройств защиты от всплесков и самого кабеля. Любые признаки повреждения, такие как коррозия грунтовых стержней, неисправные СПД или повреждение кабельной оболочки, должны быть немедленно рассмотрены.
- Тестирование: Электрическое тестирование системы заземления и SPD следует регулярно выполнять, чтобы убедиться, что они функционируют должным образом. Например, сопротивление заземления должно быть измерено, чтобы убедиться, что оно находится в пределах приемлемого диапазона.
Тематические исследования
Давайте посмотрим на некоторые реальные мировые примеры того, как были реализованы эффективные меры молнии для кабелей на открытом воздухе.
- Сельская сеть коммуникации: В сельской местности была установлена кабельная сеть на открытом воздухе для обеспечения высокого уровня доступа в Интернет в удаленные деревни. Кабель маршрутизировался вдоль стороны загородной дороги, а также регулярные промежутки времени установлены системы заземления и устройства для защиты от всплесков. В течение тяжелого сезона грозы в этом районе было несколько ударов молнии, но оптоволоконная кабельная сеть оставалась в эксплуатации, без существенного повреждения кабелей или связанного оборудования. Это было связано с эффективными мерами молниеносной защиты, в том числе скважины, установленные стержни и функционирующие SPD.
- Сеть городского волокна: В городской среде в густонаселенной местности был установлен кабель наружного волокна. Кабель был установлен под землей в системе трубопровода, которая обеспечивала некоторую естественную защиту от молнии. Кроме того, устройства защиты от переноса были установлены на входе каждого здания, где заканчивается кабель. Во время недавнего шторма молнии оптоволоконная сеть продолжала нормально функционировать, демонстрируя эффективность комбинированных мер защиты.
Заключение
Защита кабелей на открытом воздухе от ударов молнии - сложная, но важная задача. Внедряя комплексный подход, который включает в себя системы заземления, устройства для защиты от всплеска, надлежащую маршрутизацию и установку кабеля, соответствующую конструкцию кабеля, а также регулярный мониторинг и техническое обслуживание, мы можем значительно снизить риск молнии - связанный с повреждением кабелей наружного волокна.

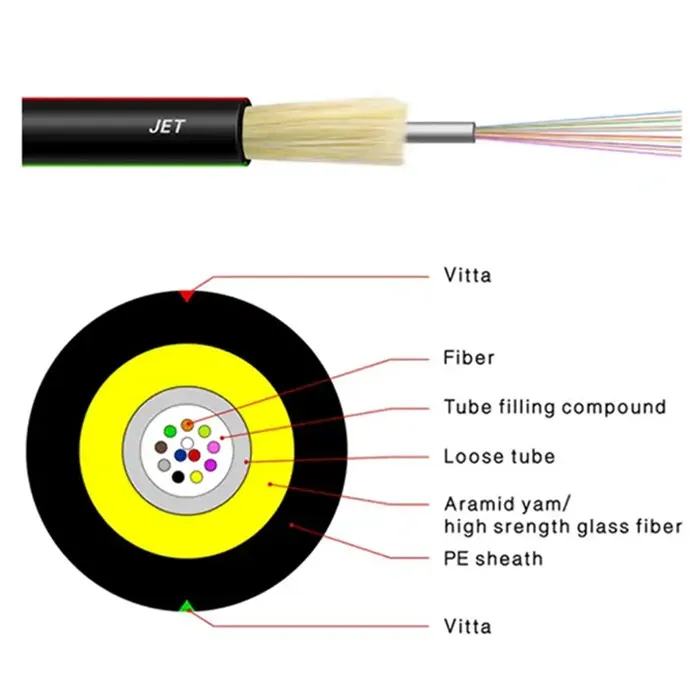

Как поставщик кабелей на открытом воздухе, мы предлагаем широкий ассортимент качественных продуктов, включая качественные продукты, в том числеРеактивный волоконно -оптический кабельиFTTH Outdoor Drop Cable, которые предназначены для соответствия самым высоким стандартам молнии. Если вы заинтересованы в том, чтобы узнать больше о наших продуктах или вам нужны профессиональные консультации по молниеносной защите для ваших кабельных проектов на открытом воздухе, мы рекомендуем вам связаться с нами для закупок и дальнейших обсуждений.
Ссылки
- Ассоциация стандартов IEEE. (2022). Руководство IEEE для защиты всплесков волоконно -оптических кабельных систем.
- Ассоциация телекоммуникационной индустрии (TIA). (2021). TIA - 607 - B: Коммерческие требования к заземлению и связям здания для телекоммуникаций.
- Международная электротехническая комиссия (МЭК). (2020). МЭК 62305: Защита от молнии.
